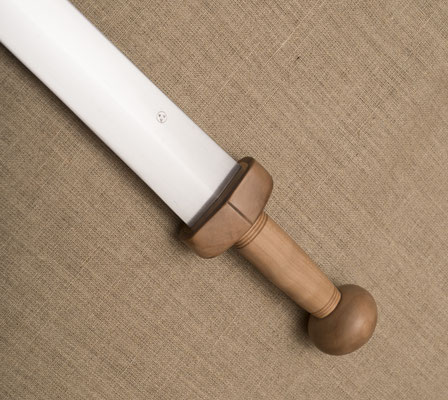

Interprétation d’un gladius hispaniensis en fer/fer phosphoreux/acier faiblement carburé de bas-fourneau artisanal et bronze artisanal (cuivre natif et étain pur), à partir d’une représentation sur le mausolée de Glanum à St Rémy de Provence, daté du milieu du premier siècle avant JC.

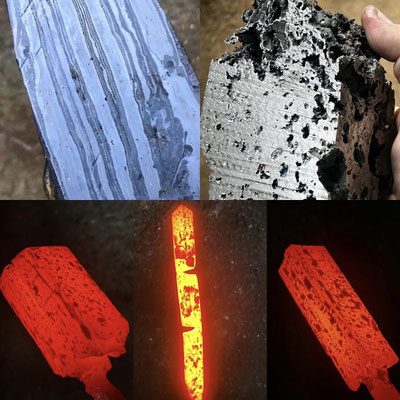

La lame est formée à 40% de fer phosphoreux qui rend le barreau presque aussi dur qu’un acier dur moderne au martelage.


Le phosphore permet d’augmenter considérablement la dureté et la flexibilité d’une lame écrouie avant la pleine généralisation de l’acier trempé.

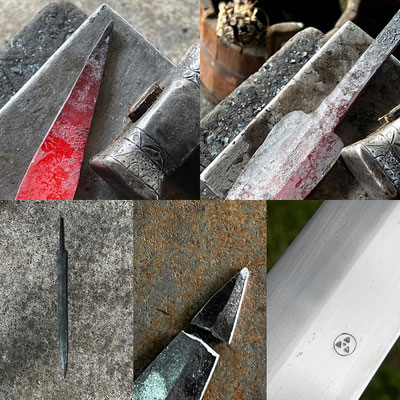

Ici, j’ai terminé le forgeage de la lame à froid à outrance (voir photo de la pointe qui se brise par vibration alors que je martelais le milieu de lame).
Ce phénomène m’est déjà arrivé lorsque je redressais une lame d’acier composite trempée (à l’aide d’un mini-marteau).


Mais je ne pensais pas que ce niveau de tension pouvait se retrouver sur une lame de ce type sans trempe.


L’écrouissage est donc une opération importante qui permet d’augmenter la flexibilité de la lame et la dureté de ses tranchants.

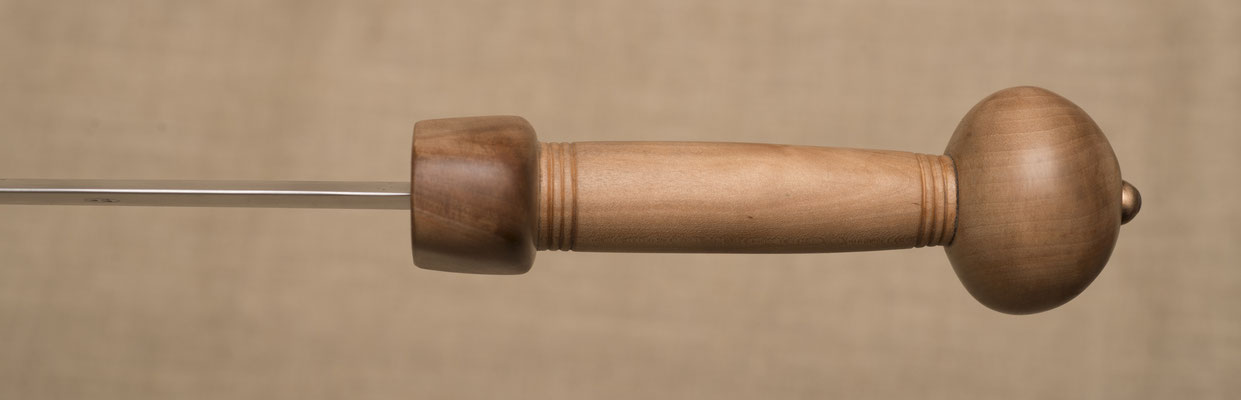

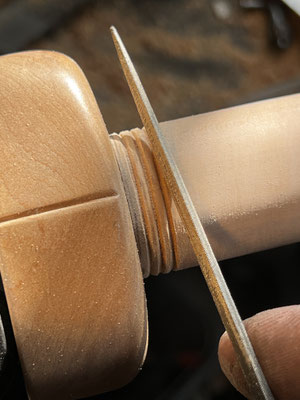

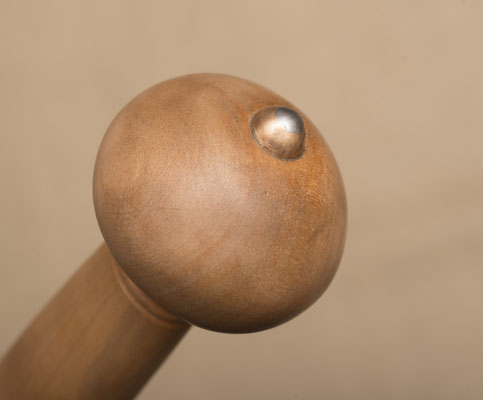

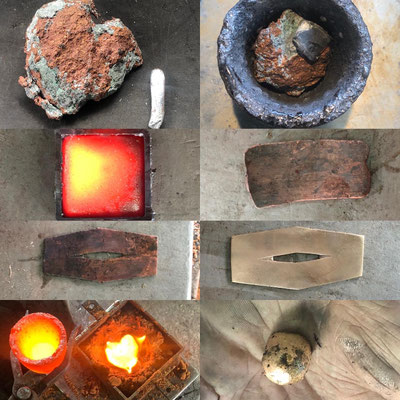

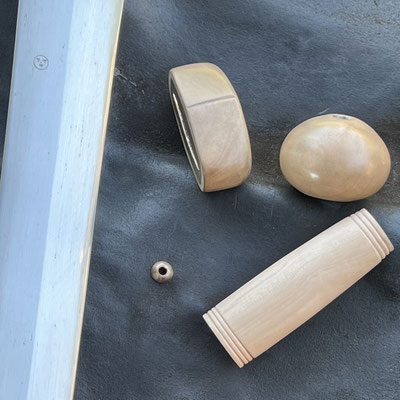

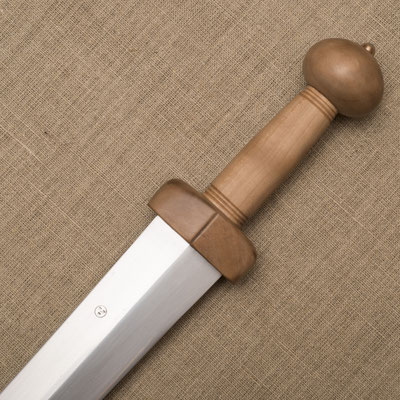

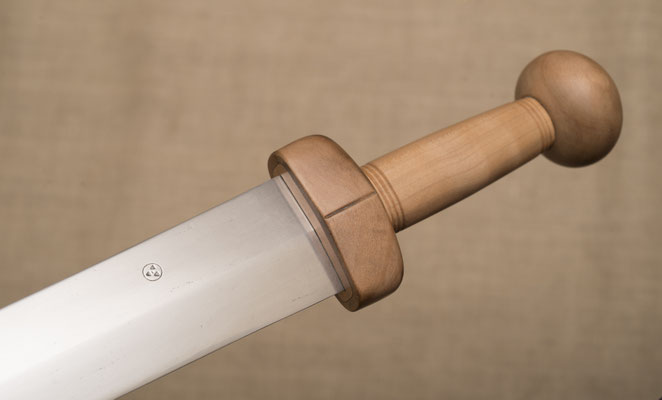

Monture en poirier et en pommier, mitre et rosette en bronze artisanal à 6% d'étain pur.


Un travail qui je l’espère fera avancer le schmilblick sur l’énigme de l’acier et de l'importance d'utiliser le fer phosphoreux, matière omniprésente à travers l'Histoire de la métallurgie antique et médiévales!

Lame et mitre intégralement forgées.

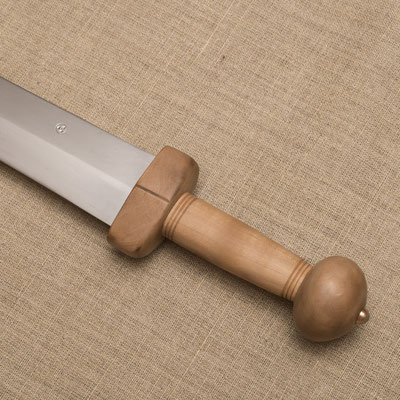

L'ensemble est poli à la main (finition satinée).


Quelques caractéristiques:

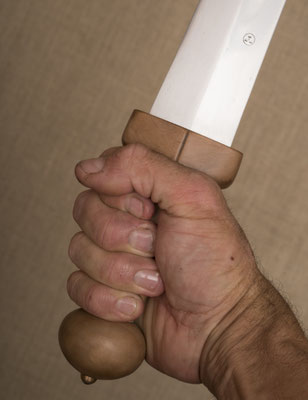

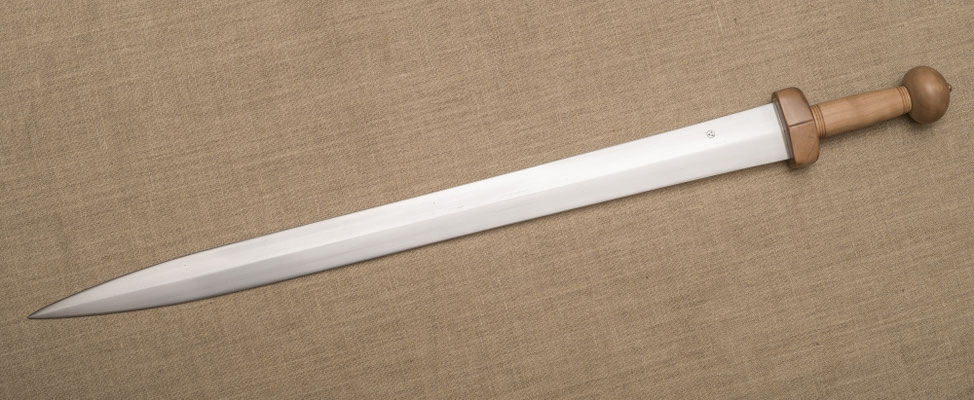

Longueur totale: 79,5 cm
Longueur de la lame: 64 cm
Largeur de la lame à la base: 5 cm
Longueur de la fusée: environ 8,6 cm
Point d'équilibre situé à 19 cm de la garde
Poids: environ 750/800 grammes
